電気の現場(215) ぽんぽん(管理者) 投稿日:2018年09月22日 13:05:06 No.609 【返信】

お客様の区分開閉器取替

今回は、避雷器内蔵ステンレス製に、取り外し品は塩害で内部錆び付き、開閉出来ず!
主しゃ断装置を開放して、区分開閉器は入りの状態で引込線の縁を切ってもらいました。
設置後12年経過しており、本体底は、5㎝位の穴が!


Re: 電気の現場(215) ぽんぽん(管理者) 投稿日:2018年09月22日 13:07:34 No.610
画像

Re: 電気の現場(215) 終活中の電気や 投稿日:2018年09月22日 17:45:37 No.611
12年程度でダメになりますか。
私の住んでるところは内陸で30年選手もがんばっています。
Re: 電気の現場(215) ぽんぽん(管理者) 投稿日:2018年09月22日 17:49:03 No.612
皆さん、こんばんは!

この現場は、海岸線から、50メートル位しか離れてなく、風当たりが良い?現場です。



電気の現場(213) ぽんぽん(管理者) 投稿日:2018年08月29日 07:02:30 No.590 【返信】

知人のお客様で変圧器のレアーショートにより焼損事故があった。

経験する事なく電気主任を卒業する方も多いと思います。
そこで、楽しい工作の時間で簡単な試験機を作ってみたいと思ったが、一生に一回あるかどうかの事象に
専用の測定器を持っていて意味あるの?

無駄も必要と、ひねくれた考えの私は*******


Re: 電気の現場(213) 見習い中 投稿日:2018年09月04日 17:52:52 No.591
簡単な試験器、興味があります。
Re: 電気の現場(213) ぽんぽん(管理者) 投稿日:2018年09月04日 17:55:30 No.592
現在、回路を検討していますが、あれもこれもとなると
大きく、重くなりますので、簡単な試験機にしたいと思います。
Re: 電気の現場(213) しゅう 投稿日:2018年09月05日 07:49:04 No.593
いつも勉強させて頂きありがとうございます
原理はアーステスターを応用したものとなるのでしょうか?
ちょっと自分でも考えてみたいと思います。
Re: 電気の現場(213) ぽんぽん(管理者) 投稿日:2018年09月05日 13:09:17 No.594
皆さん、こんにちは!

アーステスター(接地抵抗計)は、考えていませんでした。
それも有りかもしれませんね! 以前使用した時に、判定不能だった事があったので*****
アーステスター使用の実績は、過去ログ 2010年9月を参照下さい。

現在考えているのは、
高圧キュービクルでの故障を考えて
変圧器 誘導試験
コンデンサ 容量測定 静電容量直読式←意味ないかも?
リアクトル 容量測定 VーI 測定
漏電 事故点探査
重さ 5kg以下 費用 15k円
Re: 電気の現場(213) ぽんぽん(管理者) 投稿日:2018年09月09日 15:41:28 No.598
皆さん、こんにちは!

回路は大体考えましたので、実物でデータを集めたいと思います。
基本的には、VーI 測定になります。
変圧器誘導試験 電圧ー電流測定
コンデンサ容量測定 電流換算 例 電流測定値 160mA → 160kvar
リアクトル容量測定 24.2(V) 電流測定値 コンデンサ(リアクトル) 定格電流÷10
低圧漏電事故点探査 絶縁変圧器より事故点に漏れを供給
Re: 電気の現場(213) ぽんぽん(管理者) 投稿日:2018年09月14日 21:24:07 No.608
故障のデータ入手をどうするか?
ネット上に重電メーカーや、電力会社で模擬的に試験した分はあるけど
知人の変圧器は、取替の際に手伝いに行ってデータ収集



頭の体操 ぽんぽん(管理者) 投稿日:2018年09月11日 17:57:05 No.599 【返信】

今年度の電験三種試験問題をやってみた!

理論 5問 ✖︎ 習ったのは真空管です。
電力 4問 ✖︎
機械 嫌いなので手を出さず
法規 4問 ✖︎ 時事問題?
簡単、簡単で、さささとやったが、脳細胞が死滅したか!、間違っていた。


Re: 頭の体操 ぽんぽん(管理者) 投稿日:2018年09月13日 07:04:08 No.603
間違った計算問題をやり直すが、計算が合わない!

ダメだ! 完全に脳細胞が死滅している! タブレットを抱えて凹む。
Re: 頭の体操 ぽんぽん(管理者) 投稿日:2018年09月14日 08:09:59 No.606
機械の問題もやってみた。

7問題 ✖️

論理回路習ってません。 時間をかければ、答えが出せたかも?
リチウム電池ってのもなかった。
自動制御、大嫌い
制御記号 昔の記号を普段使います。

今年の機械の問題は、やさしい方かも?
Re: 頭の体操 ぽんぽん(管理者) 投稿日:2018年09月14日 21:05:00 No.607
問題14 論理回路、時間をかけてやってみた! 一応答えは合っている。

イチ、ゼロ、ゼロ、イチ******** 原始的な方法でやると、時間がかかる。 あっという間に解ける方法あるのかな?
私の場合は、 最初 A 0. B0 C 0 をやって 次に A1. B1 C1 で答えにたどり着いた。所用時間9分
老眼、近眼なもんで、ちょっと目を離すと、どこまで行ったか分からなくなるので、何度も後戻り。



電気の現場(214) ぽんぽん(管理者) 投稿日:2018年09月12日 20:46:59 No.600 【返信】

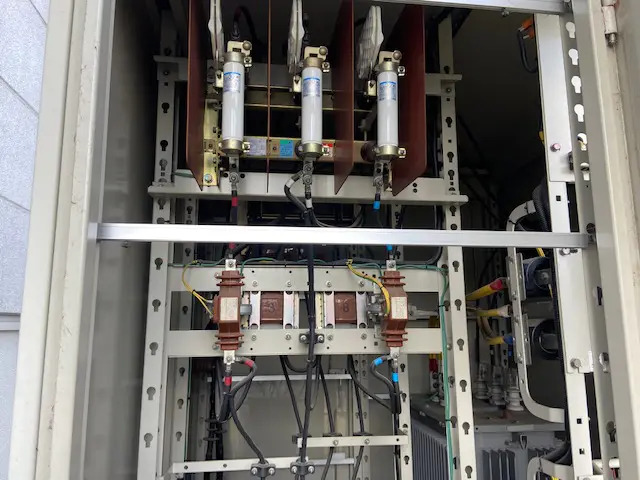

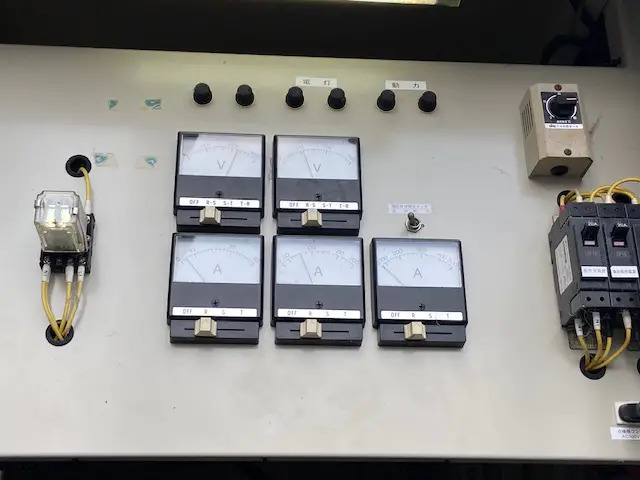

太陽光発電所の月例点検

発電量の記録を録って見ようと思ったが、記録計を付けるのは芸がない!
このお客様には、富士電機製の複合型保護装置が設置されている、kWhのパルス出力
が空き端子で使用されていない!
設定を覗くと、10の0乗 1パルス=1kWH
ブザーで確認すると、パルス間隔時間で計算が合う
発電量の記録を使っていないパルスロガーで考えたが
パルス出力が、オープンコレクタ
これって、トランジスタ(NPN)をスイッチに使ってる位は分かるけど
HIOKIの説明書の図が分からない!
何で内部電源と、外部電源が接続されているの?
HIOKIに問い合わせ、結局これはどちらかを使うって事らしい。
ロガーの入力が 0から0.5(V)Lo 2(V)から45(V) Hi
Lo から Hi になった時にカウントする模様。
盤内に適当な直流電源が無いので、乾電池で代用 単三4個 6V 抵抗500Ω
電流12mA これ位大丈夫だろうし、乾電池もOK?


Re: 電気の現場(214) 村社会の主任者 投稿日:2018年09月13日 00:10:27 No.601
シンク出力として負論理でパルスを取られるのでしたら正解かと思いますが、
12mAもの負担をさせずとも、1mAで充分かと思います。
ロガーの入力抵抗値が1MΩ程度と仮定しても、6kΩの制限抵抗ならほぼ
電源電圧が掛かりますし。。。
乾電池を外部電源とするなら、ログの期間中に消耗しないことも考えません
と、仮にOC出力が50%デューティーならば、電池が切れてしまいそう。
計装でよく使う50msパルスとしても、500kWなら8分10秒/日は
12mAの放電となり、ヶ月単位だと厳しいんじゃ無いかと。 老婆心まで。
Re: 電気の現場(214) ぽんぽん(管理者) 投稿日:2018年09月13日 04:49:09 No.602
おはようございます!

1mAで良いんですね! 月に20万カウント(20万kwH)
数ヶ月はもつかな?
抵抗は捨てるほどあるのでやってみます!
書込み、ありがとうございます!
Re: 電気の現場(214) 村社会の主任者 投稿日:2018年09月14日 01:46:42 No.604
こんばんわ。 いや、お礼を言われるのはお門違いで、当方こそ色々勉強に閲覧させて貰っております。

オープンコレクタ回路の場合、今回の電池(外部電源)に、プルアップ抵抗を付け、トランジスタONでコレクタ・エミッタ間の導通により、並列されたロガーの入力が短絡され、Vi=0となることにより、ロガー入力がOFFとなるので、カウントできることとなります。

トランジスタOFF時は、プルアップ抵抗とロガーの入力抵抗の直列抵抗で、ロガー入力抵抗の分圧がVi=2V以上がロガー入力ONの条件なので、仮に電池は6V,ロガーの入力抵抗値1MΩとするならば、理論上は2MΩのプルアップ抵抗でもドライブ可能で、6/2MΩ=3μAまで低減できることとなります。(理想Trかつ理想ロガー入力として)

が、電池の起電圧低下・電流が小さい=入力抵抗が大きいとノイズを拾う・トランジスタの漏洩電流などを考慮し、1mAでどうでしょう?と言うことで、設置環境やロガーの入力抵抗値やOC回路Trの性能で左右されてしまいます。

高圧盤だと、ノイズが心配で、ある程度のブリーダー電流(正確にはシンク電流)を流しておいた方が安定カウントかと。

ここから先は、実地で見ながら抵抗を上げ、20万パルス/月でも電池を永らえるのが正解かと思います。 そも、内部電源は使えないのでしょうか?

釈迦に説法かと思いますが、いい加減な持論を書き込ませて貰う次第です。
Re: 電気の現場(214) ぽんぽん(管理者) 投稿日:2018年09月14日 07:55:12 No.605
皆さん、おはようございます。

日置の説明書きを、十分な電流を流す事って、読み取ったのがいけなかった。
OC容量の10 %位で良いかなって事で、抵抗値を算出していました。



工作の時間 ぽんぽん(管理者) 投稿日:2018年09月08日 13:39:50 No.596 【返信】

今回の災害で被災された皆さまが一日も早く平穏な生活に戻られる様に!

新人さんが入るって事で、またまた******** 作る。
今までのは全部お嫁にいってしまった。 1セットは手元にあったが良いかな!

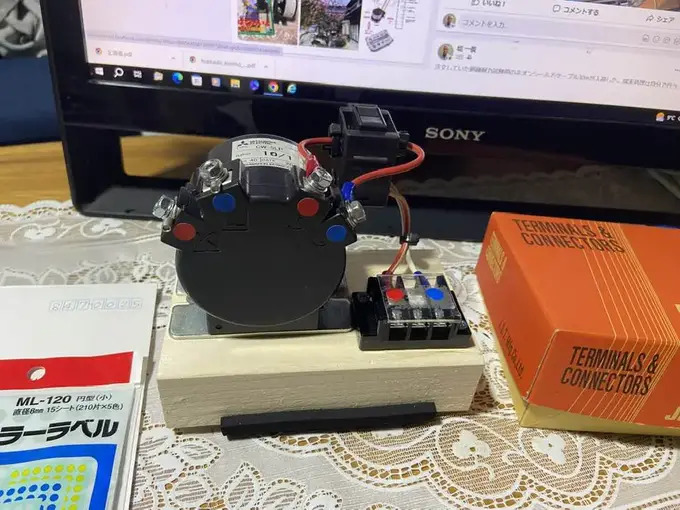

静止形と誘導円板形、ともに電流引き外しタイプ 遮断器は無く 、落下式故障表示器
取付が歪んで見えるのは気のせいです。
将来、誘導形をデジタル形に取り替えた場合に便利な様に、電流入力端子は3P設けています。
(ほんとは、間違って3つ穴を開けてしまった)

配線がまだなので、ホームセンターに材料調達に行きます。


Re: 工作の時間 ぽんぽん(管理者) 投稿日:2018年09月08日 19:06:33 No.597

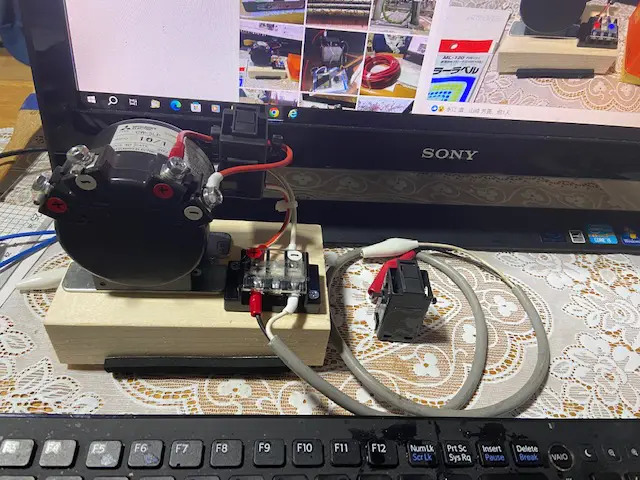

一応完成
今回は、トリップロック回路は実際の現場にあわせて設けず。
